3 FLD 448 SO
Für das Schleifen von Cam-Ringen
"Drehfingerfutter für hochproduktives Schleifen der Innenkontur von Cam-Ringen"

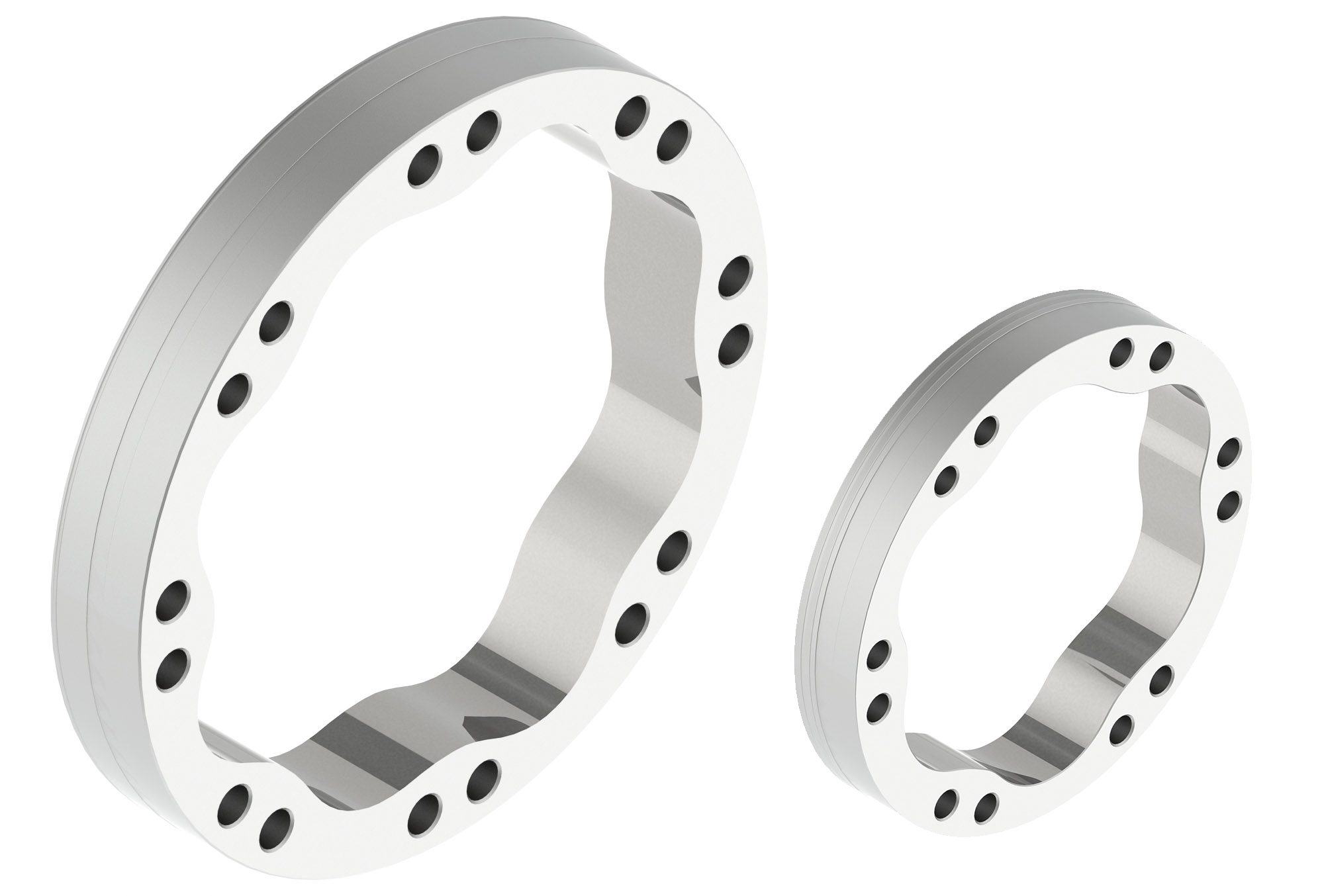

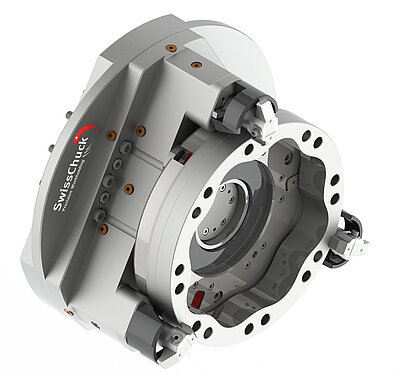

Das hydraulisch betätigte Drehfingerfutter 3 FLD 448 So wurde speziell für das sichere und präzise Spannen von Camringen bei der Bearbeitung der Innengeometrie entwickelt. Die Werkstücke werden direkt in vorhandenen Bohrungen aufgenommen und zuverlässig referenziert.Durch die axiale Spannung bleibt der für die Bearbeitung relevante Bereich des Werkstücks optimal zugänglich. Gleichzeitig ermöglicht das Spannkonzept kurze Umrüstzeiten von unter fünf Minuten und unterstützt damit eine flexible und wirtschaftliche Fertigung.
Das Spannfutter verfügt über drei Drehfinger auf einem Teilkreisdurchmesser von 368 mm und eignet sich für Werkstücke bis zu einem Durchmesser von 330 mm. Eine Präzisionsschnittstelle zwischen Spannfutter und Zubehörsätzen sorgt für eine hohe Wiederholgenauigkeit bei der Positionierung von < 0,01 mm.
Technische Daten
Drehfingerfutter
| Typ | Artikel | ø Grösse (mm) | Höhe (mm) | max. Werkstück ø (mm) | Drehwinkel pro Drehfinger (Grad) | Drehzahl max. (1/min) | Hub Ausstosser (mm) | Gewicht (kg) |
| 3FLD 448 So Drehfingerfutter | SX1031074 | 448 | 228 | 315 | 75 | 1'000 | 40 | 120 |
Spannaufgabe
- Aufnahme und Referenzierung der Werkstücke in den Bohrungen
- Axiale Spannung der Werkstücke
- Kurze Umrüstzeiten (<= 5 Minuten)
- Einfaches und sicheres Handling
Vorteile
- Präzise Aufnahme und Referenzierung in vorhandenen Bohrungen
- Axiale Spannung für eine optimale Zugänglichkeit der Innengeometrie
- Hohe Positionier-Wiederholgenauigkeit von < 0,01 mm
- Kurze Umrüstzeiten von unter 5 Minuten
- Drei Drehfinger auf Teilkreisdurchmesser 368 mm
- Für Werkstücke bis max. Ø 330 mm
- Schnell wechselbare Zubehörsätze mit Präzisionsschnittstelle
- Sechs Ausstosskolben für komfortables Entladen
- Einfaches und sicheres Werkstückhandling
Flexibel umrüsten – präzise positionieren

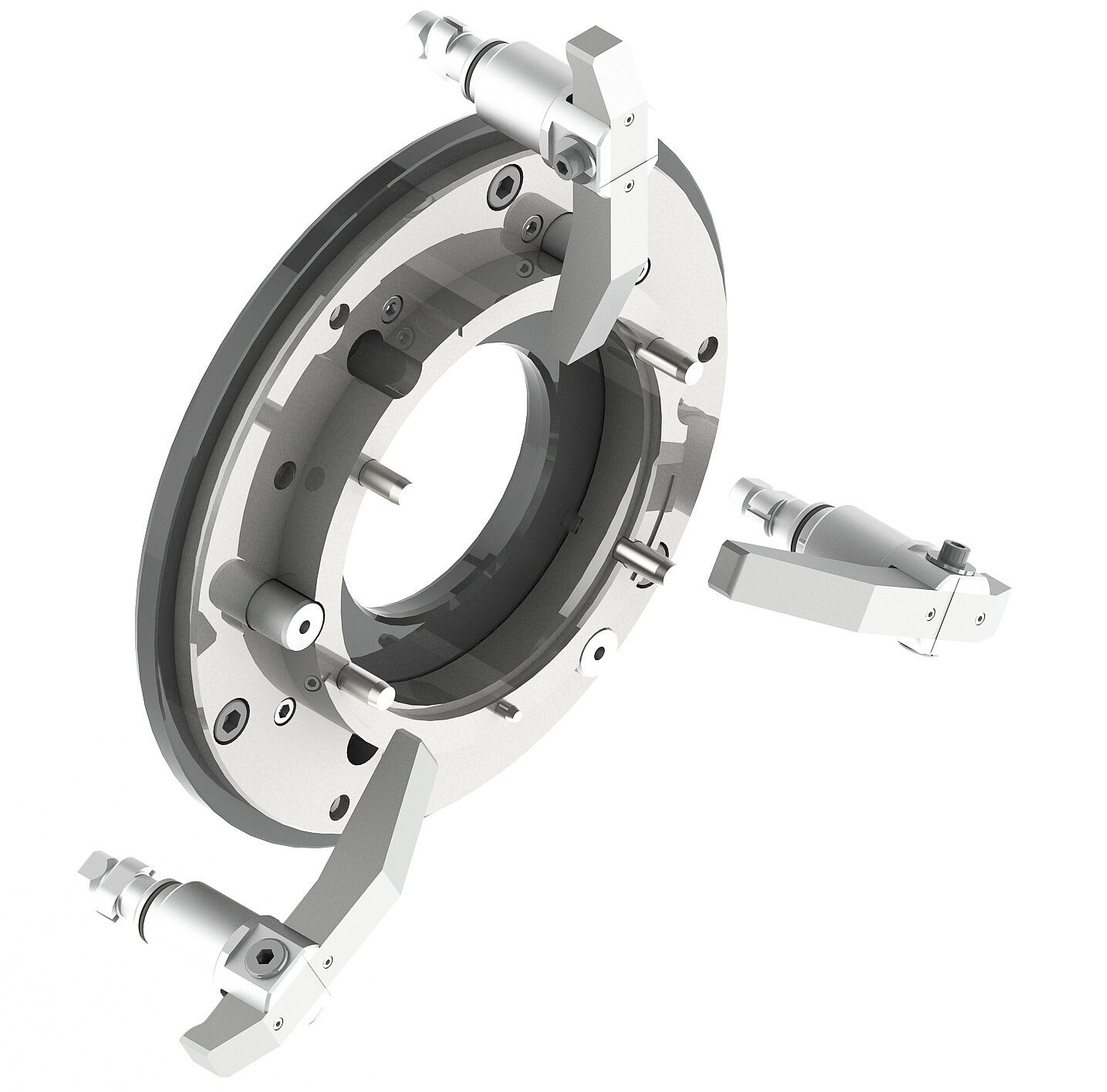

Die werkstückspezifischen Zubehörsätze ermöglichen eine schnelle und präzise Anpassung des Drehfingerfutters 3 FLD 448 So an unterschiedliche Werkstücke und Bearbeitungsanforderungen.
Jeder Zubehörsatz basiert auf einer Zwischenscheibe mit Präzisionsschnittstelle und umfasst den werkstückspezifischen Axialanschlag, drei Drehfinger sowie drei Ausstoßer. Positionierbolzen sorgen für eine definierte und reproduzierbare Ausrichtung des Werkstücks.
Drehfinger und Ausstoßer sind über Schnellwechselschnittstellen angebunden. Dadurch lassen sich die werkstückspezifischen Komponenten mit geringem Aufwand austauschen. Die Präzisionsschnittstelle zwischen Spannfutter und Zubehörsatz gewährleistet dabei eine hohe Wiederholgenauigkeit und reduziert den Aufwand bei der erneuten Einrichtung.
So kann ein Grundspannfutter flexibel für unterschiedliche Werkstückvarianten eingesetzt werden – mit kurzen Umrüstzeiten, hoher Prozesssicherheit und reproduzierbarer Positionierung.
